Anwendungsbereiche
Anwendungsbereiche
- Regelungen der Sanitär- und Heizungskreisläufe
- Regelungen der Trinkwasser-, Regenwassernutzung
- Regelungen der Solartechnik
- Regelungen der Klimaanlagen

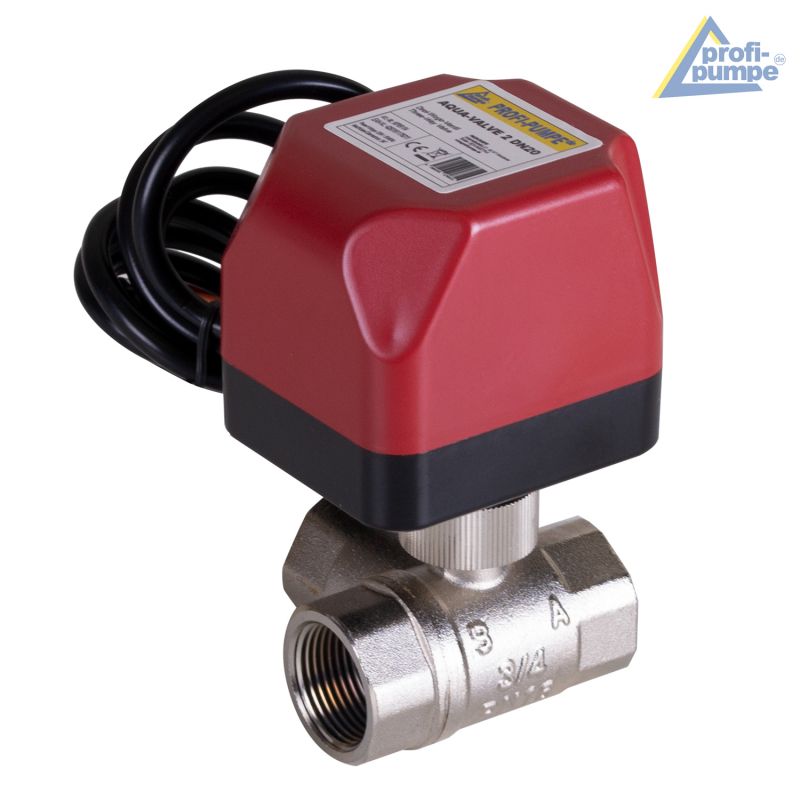

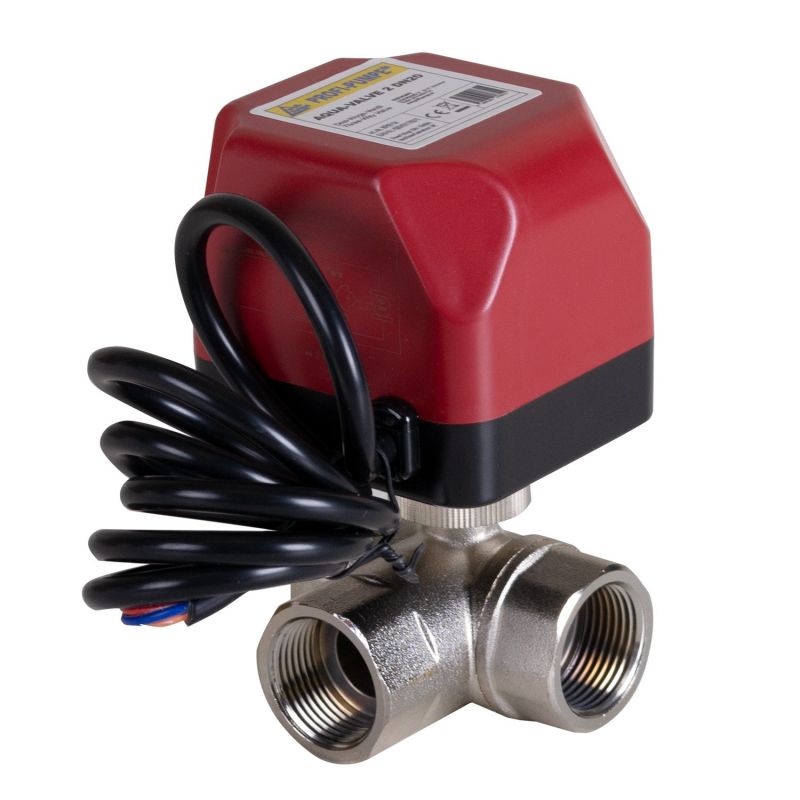

- Das motorisierte Zonenventil wird als kompakte Einheit, bestehend aus Ventilkörper mit aufgesetztem Steuergerät (Stellmotor 230 Volt) geliefert.
Die Umschaltventile der Baureihe AQUA-VALVE 2 sind für die Aufgaben im Bereich Sanitär- und Heizungstechnik konzipiert. Sie eignen sich hervorragend für die typischen Einsätze bei der Regelung der Heizungskreisläufe, Solartechnik, Regenwassernutzung und vieles mehr. Jedes individuelle Ventil wird auf die Einhaltung der festgelegten Qualitätsparameter geprüft, was hiermit zertifiziert wird.
Das Anschlußschema entnehmen Sie bitte dem Foto. Das 3-Wegeventil ist als Wechselschalter vorgesehen. Der "Blaue" Leiter dient als "Nulleiter". Bei Anlegen der Spannung an "Schwarzen" Leiter wird die Ventil-Stellung "A-AB" erzielt. Bei Anlegen der Spannung an "Braunen" Leiter wird die Ventil-Stellung "B-AB" erreicht.
Das Ventil hat keine automatische Rückstellung. Bei Stromausfall kann das Ventil, nach Abnahme des Steuerteils, mit einem Maulschlüssel verstellt werden.
Anschluss für Drei-Wege-Ventil Zonenventil 3/4 Zoll- Schaltet nur im Wechselschalter Betrieb!!
- keine autom. Rückstellung!!
- Leitung schwarz schaltet
- AB A
- Leitung braun schaltet
- AB B
- Leitung blau = Null Leiter
Viele gute Gründe, warum Sie dieses Produkt kaufen sollten:
- Vielseitig einsetzbares Umschaltventil!
- Qualitätsprodukt!
- 1 Stk. Drei-Wege-Ventil-Zonenventil 3/4"
- Bedienungsanleitung
- Betriebsspannung: 220/240V bei 50/60Hz
- Durchflussmenge max: 8000 L/h
- Wassertemperatur: 1 bis 95°C
- Anschlüsse Eingang: 3/4" (Innengewinde)
- Anschlüsse Ausgang 3/4" (Außengewinde
- Maße (LxBxH): 120mm x 85mm x 40mm
